產品用途 :

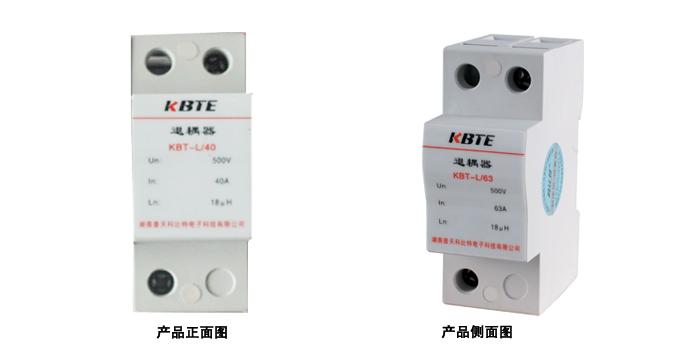

KBT—L系列退耦器串聯安裝于額定電壓500V及以下的低壓供電系統中，用于增加導線感抗，彌補導線長度不足，協調不同規格防雷器之間的配合問題。 典型應用在B級和C級的防雷器都安裝在一個配電箱中的場合。當電壓開關型防雷器至限壓型防雷器之間的線路長度小于10m，或限壓型防雷器之間的線路長度小于5m時，在兩級防雷器之間應加裝退耦器。
主要特點 :
1. KBT—L系列退耦器采用模塊式結構，串聯連接于前后兩級防雷器之間，應依據IEC61643—1和GB50343標準，根據線路的負載電流選擇相應的退耦器；
2.退耦器對瞬時高能雷電流的極佳的電感特性在雷電來臨時保證電涌保護器的可靠操作，如果電網中有幾個電涌保護器，它們將會互相影響，這就意味著，并聯的保護器之間必須達到能量的配合；
3.配合的效果是當由雷電形成一個浪涌過電壓時．電涌保護器(B級)將可靠地響應，帶走高能量的電流，以保護其它電涌保護器(C級或D級)。
技術參數：
|
名稱 |
編號 |
型號 |
規格 |
額定交流負載電流In（A） |
額定工作電壓Unv |
額定電感量LnuH |
建議安裝導線截面積mm2BVR銅線 |
外觀尺寸 （mm） |
|
退藕器 |
70 |
KBT-L |
40 |
40 |
500 |
18±20% |
≥6 |
90×36×66 |
|
71 |
KBT- L |
63 |
63 |
500 |
18±20% |
≥10 |
90×36×66 |
|
|
72 |
KBT- L |
100 |
100 |
500 |
18±20% |
≥16 |
90×36×66 |
